GW4-126D(W)户外交流高压隔离开关产品详细说明：GW4-126型户外交流高压隔离开关(以下简称隔离开关)。适用于频率50Hz，额定电压为126kV的电力系统中，作为有电压无负荷时开合电路用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现污闪问题。

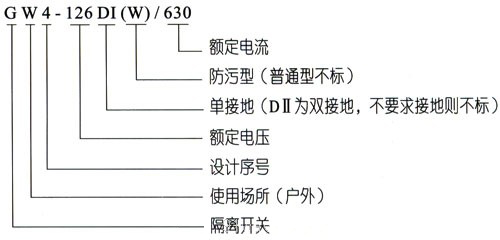

型号及其含义
使用环境条件：
海 拔：3000m以下；
环境温度：上限40℃，下降-25℃；’
风速不超过35m/s；
地震烈度不超过8度；
覆冰厚度不大于10mm；
耐污型产品适用于重污秽地区；
安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
GW4-126D(W)户外交流高压隔离开关主要技术参数：
|
序号
|
项 目
|
单位
|
技术参数
|
备 注
|
||
|
1
|
额定电压
|
kV
|
126
|
|
||
|
2
|
额定电流
|
A
|
630
|
1250
|
|
|
|
3
|
额定峰值耐受电流
|
kA
|
50
|
80
|
|
|
|
4
|
4s短时耐受电流
|
kA
|
20
|
31.5
|
|
|
|
5
|
接线端额定静拉力
|
N
|
735
|
|
||
|
6
|
额定频率
|
Hz
|
50
|
|
||
|
7
|
1min工频耐受电压（有效值）
|
kV
|
极间*、极对地815
|
*适用于三极联动
|
||
|
断口210
|
||||||
|
8
|
雷电冲击耐受电压（有效值）
|
kV
|
极间*、极对地450
|
*适用于三极联动
|
||
|
断口520
|
||||||
|
9
|
产品单极重量（本体）
|
kg
|
≈240
|
|
||
|
10
|
配用机构
|
|
隔离开关：CS14手动机构
接地开关：CS14手动机构 |
由用户选定
|
||
|
11
|
接地形式
|
|
不接地、单接地或双接地
|
|
||
|
12
|
支柱绝缘子爬距
|
mm
|
普通型1870 耐污型3050
|
也可接受特殊定货
|
||
|
13
|
装配接地开关
|
短时耐受电流
|
kA
|
12.5(2s)
|
20(2s)
|
|
|
峰值耐受电流
|
kA
|
31.5
|
50
|
|||
主要结构说明
隔离开关为双柱水平旋转式，由底架、支柱绝缘子、导电系统、接地开关(不接地除外)及传动系统组成。产品分普通型与耐污型两种。其中耐污型可用于Ⅲ级污秽地区。
根据用户需要，产品所配装的接地刀组装于底座转动轴上。静触头装于主导电系统电杆上，接地开关与隔离开关之间设有机械联锁，能保证主分一地合，地分一主合的顺序动作(可根据需要配电动机构)。
隔离开关制成单极形式，能通过极间连接构成三极联动。本开关根据需要亦可单极使用。
隔离开关配用CS14手支机构时，不接地型配机构一台，单接地型配两台，双接地型配三台。
GW4-126D(W)户外交流高压隔离开关外形及安装尺寸

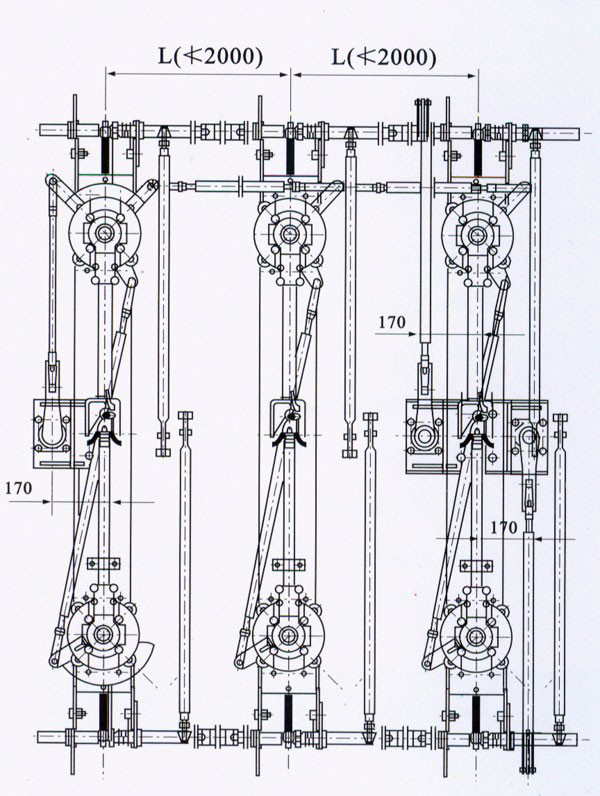

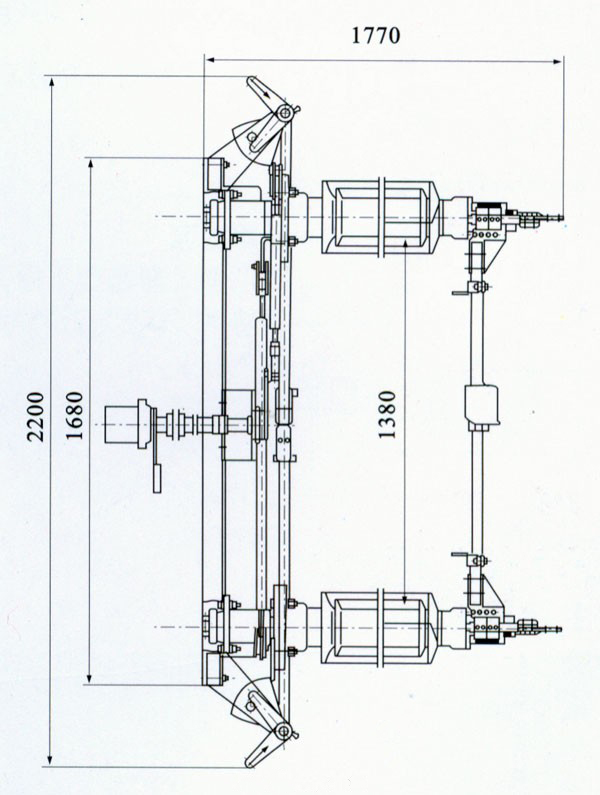

图1 GW4-126D ⅡW(双接地)型户外交流高压隔离开关(配CS14机构)

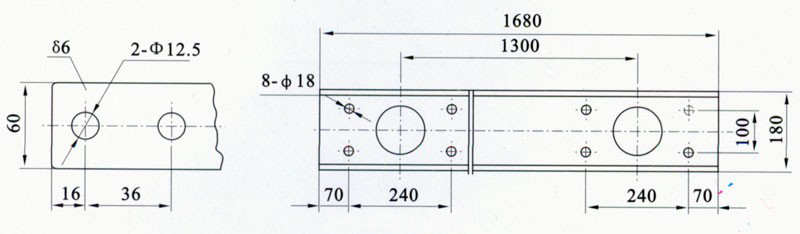

图2 接线板尺寸 图3 底座安装尺寸
