GW13-40.5/72.5/126系列高压隔离开关产品详细说明：
结构简介

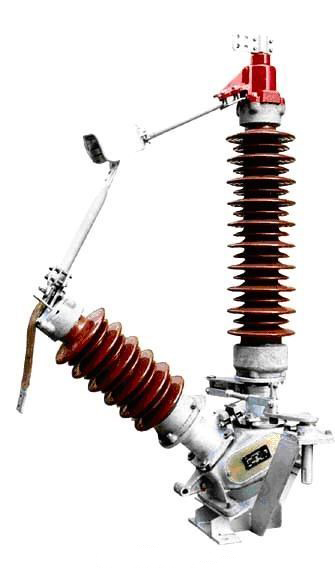

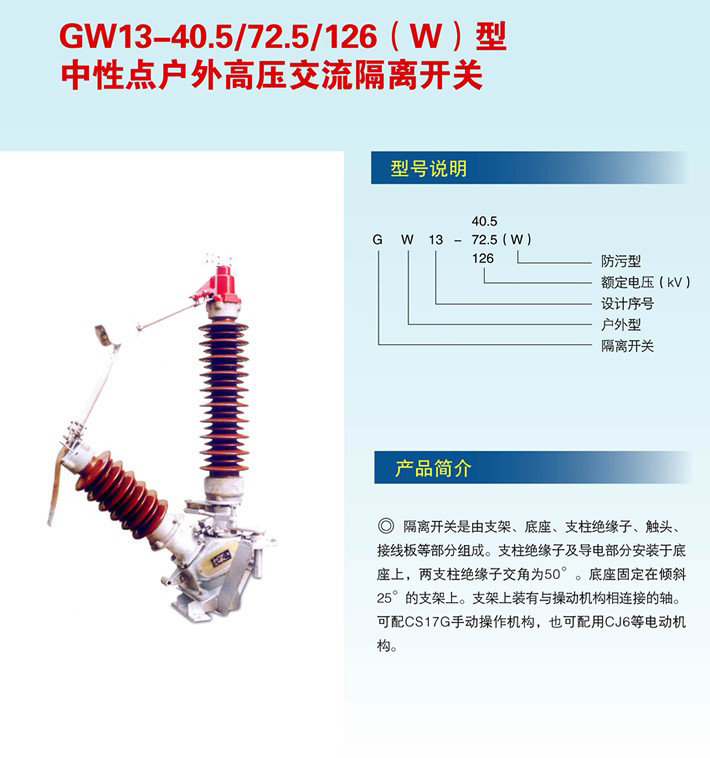

◎ 隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可配CS17G手动操作机构，也可配用CJ6电动机构。
GW13-40.5/72.5/126系列高压隔离开关主要技术参数
|
型号
|
额定
电压
kV
|
额定
电流
A
|
额定短时
耐受电流
kA/S
|
额定峰值
耐受电流
kA
|
一分钟工频
耐受电压
kV
|
雷电冲击
耐压
kV
|
|
GW13－40.5（W）
|
40．5
|
630
|
20/4
|
50
|
80
|
185
|
|
GW13－72.5（W）
|
72．5
|
140
|
325
|
|||
|
GW13－126（W）
|
126
|
185
|
450
|
